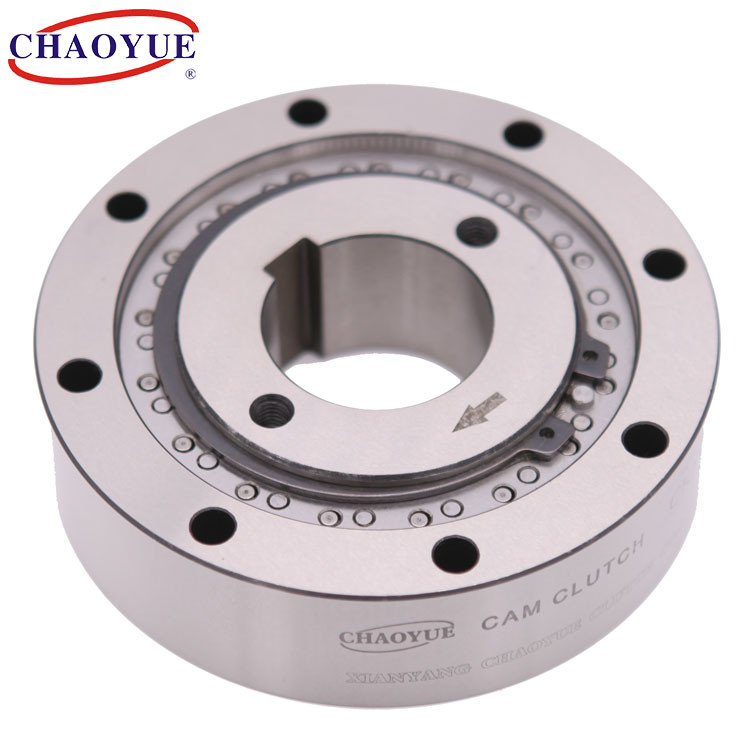

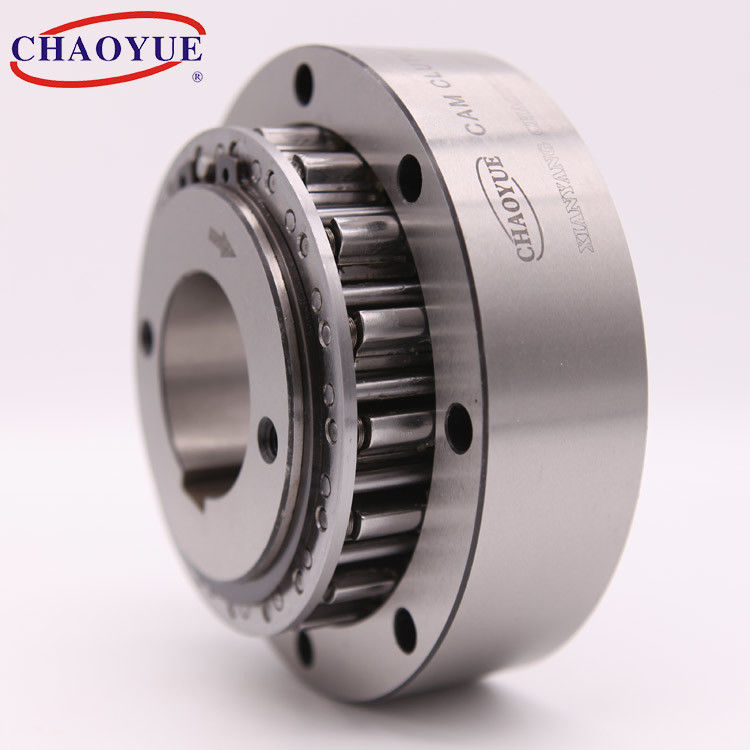

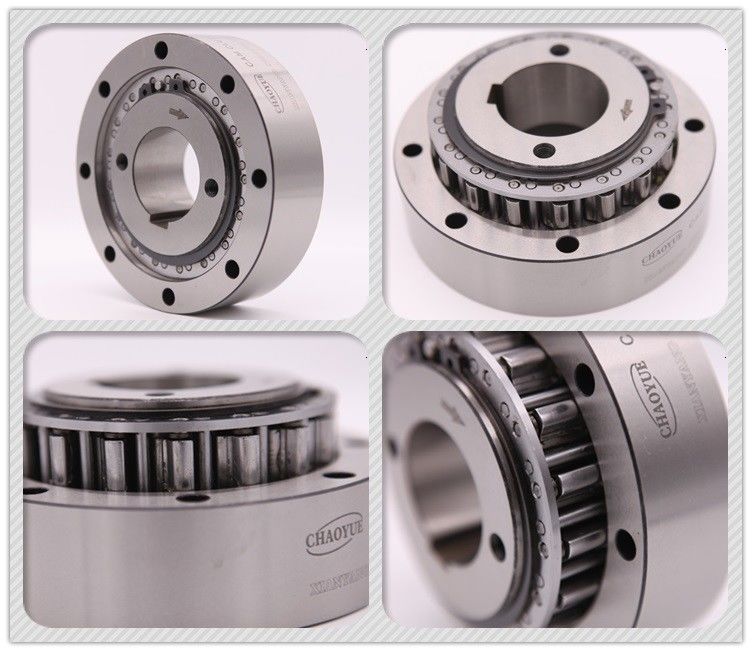

Torque alto 22500N.M Freewheel Clutch Bearing para a caixa do redutor da engrenagem

Detalhes do produto:
Lugar de origem: Shaanxi, China
Marca: CHAOYUE
Número do modelo: CKF-B
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: USD 100.00 - 950.00 / pc
Detalhes da embalagem: Depende do tamanho dos produtos.
Tempo de entrega: 1 - 3 semanas
Termos de pagamento: T/T
Habilidade da fonte: 500 PCes pelo mês

Informação detalhada

Tamanho de furo: 20 - 150 milímetros Diâmetro de Ourter: 90 - 400 milímetros
Espessura: 35 - 105 milímetros Torque: 260 - 38 500 N.m
Peso: 1.5 - 73 quilogramas Aplicação: Caixa de engrenagens, redutor da engrenagem, maquinaria
Pacote: Caixa da caixa/caixa de madeira
Destacar:

o torque alto desce em roda livre o rolamento da embreagem

,

22500N.m descem em roda livre o rolamento da embreagem

,

22500N.m uma embreagem da maneira

Descrição de produto

O tipo CKF-B é um tipo centrífugo do sprag desce em roda livre, simplesmente a raça interna é projetada descendo em roda livre. É um tipo não auto-apoiado, os rolamentos devem ser fornecidos para assegurar a concentricidade do ineer e da raça exterior. A instalação é simples e a manutenção livre é permitida ao sealling a circunstância.



Esta série é usada principalmente para o batente traseiro, e igualmente usada como uma embreagem do excedente da alta velocidade mas do torque de transferência de uma mais baixa velocidade.



Quando usado como um batente traseiro, a velocidade de funcionamento dever não menos do que a velocidade mínima dada pela tabela.



Quando usada como uma embreagem para transferir o torque, a velocidade de funcionamento não deve mais altamente de 40% da velocidade mínima dão pela tabela.






Montando o exemplo

Torque alto 22500N.M Freewheel Clutch Bearing para a caixa do redutor da engrenagem 0

Torque alto 22500N.M Freewheel Clutch Bearing para a caixa do redutor da engrenagem 1





Tipo Torque nominal
[N.m]
Velocidade de gerencio mínima Velocidade de gerencio máxima Dimensão no contorno
[milímetro]
Peso
[quilograma]
Avaliado 0,2 milímetros excêntrico 0,4 milímetros excêntrico nmin nmax d
[H7]
D
[h7]
E
[Js6]
F G C B n - d1 bn x tn
CKF-B2090 260 220   875 6000 20 90 66 78 41 35 35 28 6-6.6 6x2.8 1,5
CKF-B2595 320 280   825 6000 25 95 70 82 45 35 35 28 6-6.6 8x3.3 1,6
CKF-B30102 400 360   780 6000 30 102 75 87 50 40 40 30 6-6.6 8x3.3 1,8
CKF-B35110 520 480   740 6000 35 110 82 96 57 40 40 30 6-6.6 10x3.3 2,1
CKF-B40125 720 650   720 5000 40 125 92 108 67 40 40 30 8-6.6 12x3.3 2,9
CKF-B45130 890 720   665 5000 45 130 94 112 69 40 40 30 8-9.0 14x3.8 3,1
CKF-B50150 1260 1000   610 4000 50 150 114 132 89 40 40 30 8-9.0 14x3.8 4,7
CKF-B55160 1660 1400   600 4000 55 160 116 138 91 45 45 34 8-9.0 16x4.3 5,4
CKF-B60175 2350 2150 2000 490 3200 60 175 135 155 95 70 60 48 8-11 18x4.4 8,5
CKF-B70190 2700 2550 2350 480 3200 70 190 140 165 100 70 60 48 12-11 20x4.9 10
CKF-B80210 5200 4500 4000 450 2400 80 210 160 185 120 80 70 48 12-11 22x5.4 14
CKF-B90230 8000 7200 6200 420 2400 90 230 180 206 140 90 80 65 12-13.5 25x5.4 19
CKF-B100280 15000 12000 11000 455 2000 100 280 200 240 160 105 100 65 12-17.5 28x6.4 34
CKF-B130320 22500 19000 18000 415 2000 130 320 235 278 195 105 100 67 12-17.5 32x7.4 44
CKF-B150400 38500 37000 35000 365 2000 150 400 320 360 256 105 100 85 12-17.5 36x8.4 73
