Casa ProdutosSprag que passa a embreagemTorque alto de excedente da embreagem do Sprag da espessura de 3840N.M 140mm

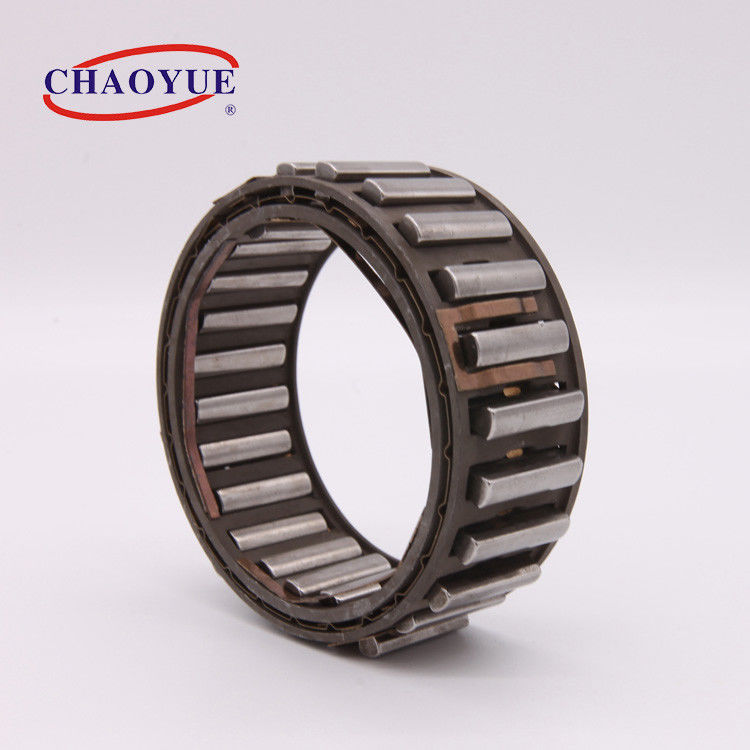

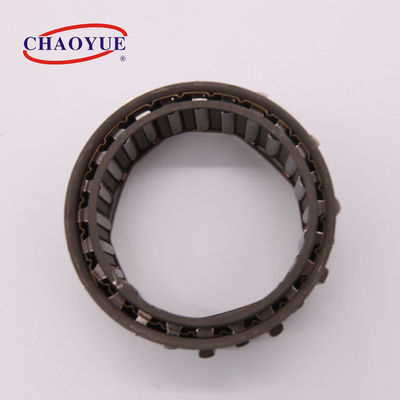

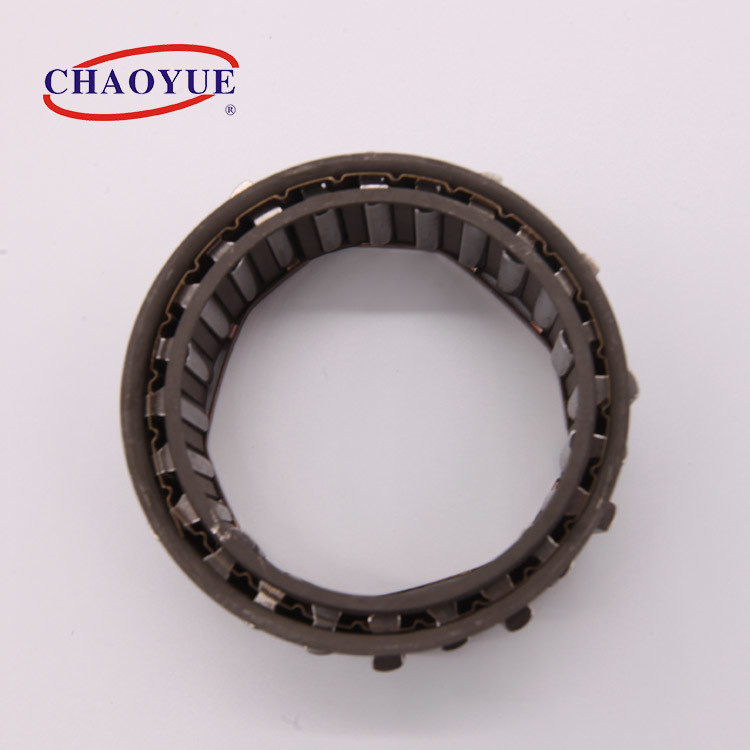

3840N.M 140mm Thickness Sprag Overrunning Clutch High Torque
3840N.M 140mm Thickness Sprag Overrunning Clutch High Torque 3840N.M 140mm Thickness Sprag Overrunning Clutch High Torque

Torque alto de excedente da embreagem do Sprag da espessura de 3840N.M 140mm

Detalhes do produto:
Lugar de origem: Shaanxi, China
Marca: CHAOYUE
Número do modelo: CK-X
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 50 PCes
Preço: USD 15.00 - 260.00 / pc
Detalhes da embalagem: A caixa da caixa ou o caso de madeira dependem do tamanho dos produtos
Tempo de entrega: 1 - 3 semanas
Termos de pagamento: T/T
Habilidade da fonte: 5000 PCes pelo mês
contacto

Informação detalhada
Diâmetro interno: 22.22 - 123,34 milímetros Diâmetro exterior: 38.88 - 140,00 milímetros
Torque: 50 - 3840 N.m Espessura: 10 - 25,4 milímetros
Peso: 0.030 - 0,400 QUILOGRAMAS
Destacar:

Sprag de 3840 N.m que passa a embreagem

,

Sprag da espessura de 140mm que passa a embreagem

,

Sistema da embreagem da maneira de 3840 N.m um

Descrição de produto

Maneira do Sprag um de CK-X para descer em roda livre o Sprag que passa o rolamento da embreagem



O tipo CK-X é um sprag compõe da cunha, do interior e do retentor exterior, mola ondulada e componente do umedecimento. Compare com o outro tipo de embreagem, a capacidade do torque é mais alto para uma exigência de espaço mínima, excelente na qualidade e resonable no preço.



Deve ser instalado em um projeto que fornece raças, apoio de rolamento para cargas axiais e radiais, lubrificação e selagem. As raças internas e exteriores devem têm uma planície mínima com ‘e’. Alternativamente, as raças podem ser feitas caso que eixos aço temperado, ou alojamentos, à especificação abaixo. A dureza de Sufface da parte terminada deve ser HRC 60 62, para uma profundidade de um mínimo de 1,2 milímetros. Dureza do núcleo a ser HRC35 a 45. Aspereza de superfície para não exceder 0,8 μm. Atarraxamento máximo entre raças: 0,007 milímetros para uma largura de 25 milímetros.



Esta série extensiva usou-se no sistema da maquinaria de embalagem, transporte, hospedando, impressão, fatura de papel, máquina ondulada, alimento e assim por diante.





Montando o exemplo



Torque alto de excedente da embreagem do Sprag da espessura de 3840N.M 140mm 0

Torque alto de excedente da embreagem do Sprag da espessura de 3840N.M 140mm 1



Tipo Torque nominal [N.m] Passando a velocidade de limitação [r/minuto] Dimensão em Coutour [milímetros] Peso
Raça interna Raça exterior d
+0,008
-0,005		 D
+0,013
-0		 e D1 d1
CK-X2238 x 10,0 50 4300 2150 22,22 38,88 10,0 50 17 0,030
CK-X2744 x 13,5 95 3450 1700 27,76 44,42 13,5 58 21 0,055
CK-X3047 x 13,5 99 3150 1550 30,34 47,00 13,5 62 23 0,060
CK-X3148 x 13,5 127 3000 1500 31,75 48,41 13,5 63 24 0,060
CK-X3854 x 16,0 220 2500 1250 38,09 54,75 16,0 71 29 0,085
CK-X4157 x 13,5 179 2300 1150 41,27 57,93 13,5 75 32 0,090
CK-X4461 x 16,0 290 2150 1050 44,45 61,11 16,0 79 34 0,095
CK-X4966 x 13,5 245 1900 950 49,72 66,38 13,5 86 38 0,100
CK-X5471 x 13,5 336 1750 850 54,76 71,42 13,5 92 42 0,110
CK-X5471 x 16,0 420 1750 850 54,76 71,42 16,0 92 42 0,130
CK-X5471 x 21,0 615 1750 850 54,76 71,42 21,0 92 42 0,180
CK-X5471 x 25,4 792 1750 850 54,76 71,42 25,4 92 42 0,200
CK-X5774 x 16,0 483 1650 800 57,76 74,42 16,0 98 44 0,110
CK-X6380 x 21,0 645 1500 750 63,34 80,00 21,0 104 50 0,175
CK-X7288 x 13,5 540 1300 650 72,22 88,88 13,5 115 56 0,140
CK-X7288 x 16,0 1023 1300 650 72,22 88,88 16,0 115 56 0,185
CK-X7288 x 21,0 1023 1300 650 72,22 88,88 21,0 115 56 0,210
CK-X7996 x 25,4 1630 1200 600 79,70 96,36 25,4 124 61 0,280
CK-X83100 x 25,4 1645 1150 550 83,34 100,00 25,4 132 65 0,270
CK-X87103 x 16,0 1000 1100 500 57,30 103,96 16,0 134 67 0,165
CK-X103119 x 16,0 1290 900 450 103,23 119,89 16,0 155 80 0,205
CK-X123140 x 25,4 3840 750 400 123,34 140,00 25,4 184 96 0,400
