Casa ProdutosEixo que aperta elementoseixo interno do parafuso do diâmetro M12 de 100mm que aperta o padrão dos elementos Z9

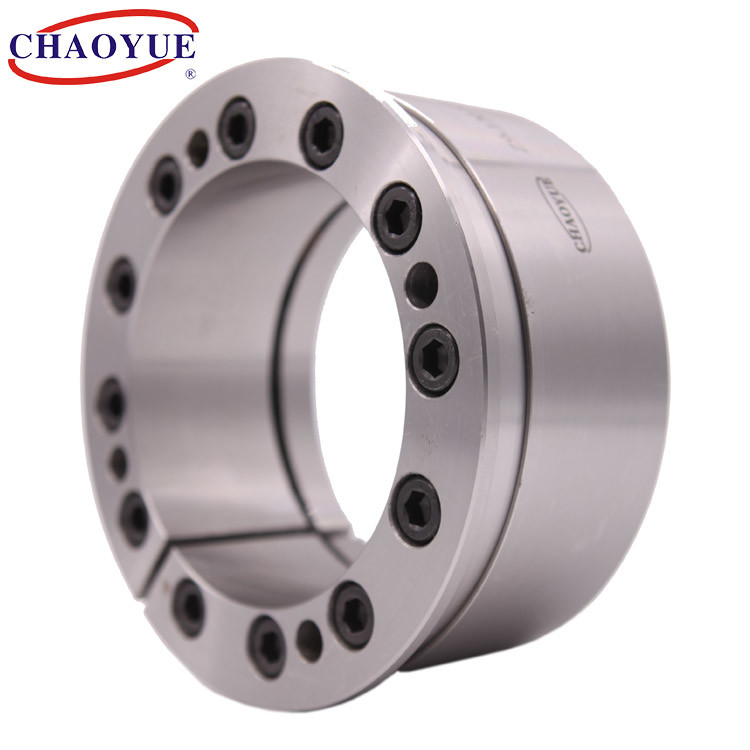

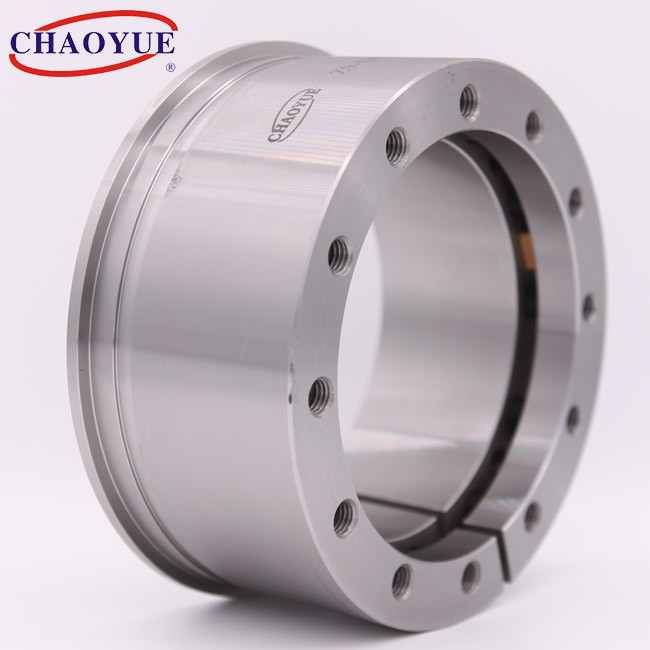

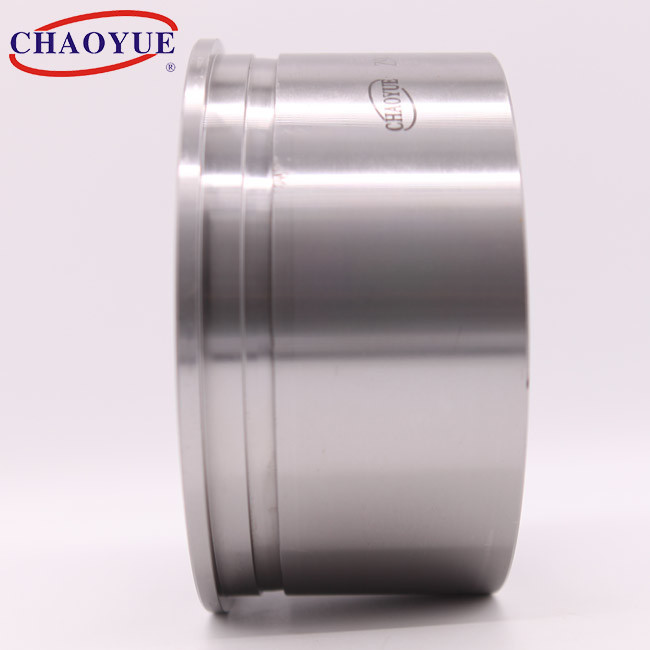

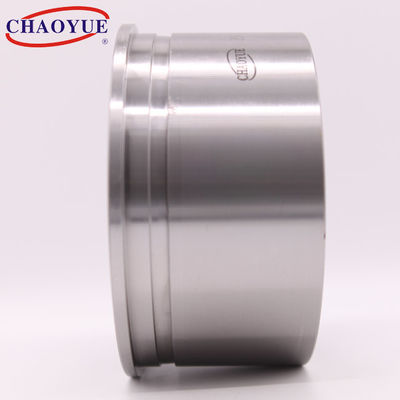

100mm Inner Diameter M12 Bolt Shaft Clamping Elements Z9 Standard
100mm Inner Diameter M12 Bolt Shaft Clamping Elements Z9 Standard 100mm Inner Diameter M12 Bolt Shaft Clamping Elements Z9 Standard 100mm Inner Diameter M12 Bolt Shaft Clamping Elements Z9 Standard

eixo interno do parafuso do diâmetro M12 de 100mm que aperta o padrão dos elementos Z9

Detalhes do produto:
Lugar de origem: Shaanxi, China
Marca: CHAOYUE
Número do modelo: Z9
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 PC
Preço: USD 35.00 - 950.00 / pc
Detalhes da embalagem: A caixa da caixa ou o caso de madeira dependem do tamanho dos produtos
Tempo de entrega: 1 - 3 semanas
Termos de pagamento: T/T
Habilidade da fonte: 500 PCes pelo mês
contacto

Informação detalhada
Diâmetro interno: 100 - 420 milímetros Diâmetro exterior: 145 - 515 milímetros
Espessura: 75 - 159 milímetros Torque: 9.6 - 410 kN.m
parafuso: M12 - M22 Peso: 4.7 - 82 quilogramas
Destacar:

eixo interno do diâmetro de 100mm que aperta elementos

,

eixo do parafuso m12 que aperta elementos

,

acoplamento de eixo de aperto interno do diâmetro de 100mm

Descrição de produto

Disco Keyless padrão do psiquiatra do eixo Z9 que trava o dispositivo



eixo interno do parafuso do diâmetro M12 de 100mm que aperta o padrão dos elementos Z9 0



Montando o exemplo



eixo interno do parafuso do diâmetro M12 de 100mm que aperta o padrão dos elementos Z9 1



Dimensão fundamental [milímetros] Parafuso Carga avaliado Pressão no eixo
N/mm2		 Pressão no cubo
N/mm2		 O torque de aperta o parafuso
[N.m]		 Peso
[quilograma]
d D L L1 e B d1 n Força axial
[kN]		 Toruqe
[kN.m]
100 145 75 54 5 65 M12 8 192 9,6 102 70 145 4,7
110 155 75 54 5 65 M12 8 197 10,5 93 66 145 5,1
120 165 75 54 5 65 M12 9 216 13 96 70 145 5,5
130 180 84 63 6 72 M12 12 287 17,8 100 78 145 7,5
140 190 84 63 6 72 M12 12 287 20,2 94 69 145 7,9
150 200 84 63 6 72 M12 12 287 21,6 88 66 145 8,4
160 210 84 63 6 72 M12 15 360 28,8 101 77 145 8,9
170 225 84 63 6 72 M12 16 383 32,6 101 76 145 10,5
180 235 84 63 6 72 M12 18 431 38,8 108 82 145 11
190 250 96 69 6 81 M14 15 493 46,8 106 80 230 14,3
200 260 94 69 6 81 M14 16 526 52,8 100 77 230 15
220 285 94 69 6 81 M16 14 640 70 119 92 355 17,8
240 305 112 86 7 98 M16 16 731 88 96 75 355 23,2
260 325 112 86 7 98 M16 18 822 107 103 82 355 24,8
280 355 120 94 8 106 M16 20 910 128 96 75 355 33
300 375 120 94 8 106 M16 22 1000 151 99 79 355 36
320 405 142 109 8 125 M20 18 1280 206 101 80 690 52
340 425 142 109 8 125 M20 20 1420 242 106 85 690 54
360 455 159 120 8 140 M22 20 1770 319 113 89 930 72
380 475 159 120 8 140 M22 20 1770 337 109 87 930 75
400 485 159 120 8 140 M22 20 1770 355 101 83 930 78
420 515 159 120 8 140 M22 22 1980 410 107 87 930 82
