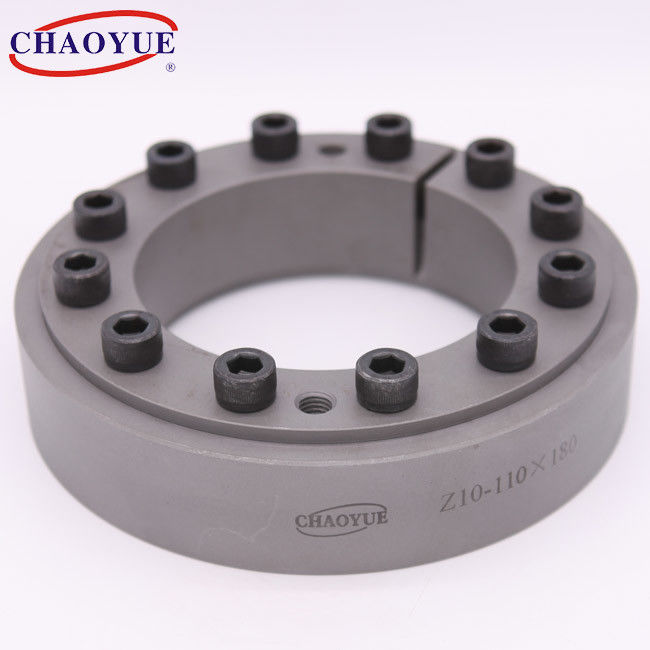

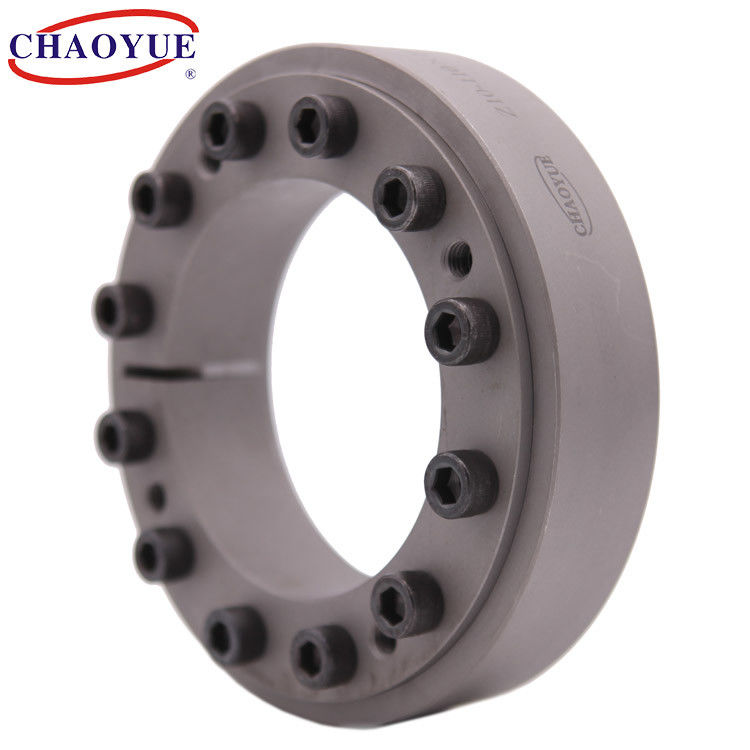

Z10 Thickness 15mm M5 Bolt Shaft Clamping Elements Shaft Collar Clamp
Z10 Thickness 15mm M5 Bolt Shaft Clamping Elements Shaft Collar Clamp Z10 Thickness 15mm M5 Bolt Shaft Clamping Elements Shaft Collar Clamp

Z10 eixo do parafuso M5 da espessura 15mm que aperta a braçadeira do colar do eixo dos elementos

Detalhes do produto:
Lugar de origem: Shaanxi, China
Marca: CHAOYUE
Número do modelo: Z10
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 10 PCS
Preço: USD 5.00 - 30.00 / pc
Detalhes da embalagem: A caixa da caixa ou o caso de madeira dependem do tamanho dos produtos
Tempo de entrega: 1 - 3 semanas
Termos de pagamento: T/T
Habilidade da fonte: 1000 PCes pelo mês
contacto

Informação detalhada
Diâmetro interno: 12 - 90 mm Diâmetro exterior: 32 - 155 milímetros
Espessura: 11 - 38 milímetros Torque: 0.038 - 7,2 kN.m
parafuso: M5 - M8 Peso: 0.06 - 3,3 quilogramas
Destacar:

Eixo da espessura 15mm que aperta elementos

,

eixo do parafuso m5 que aperta elementos

,

Braçadeira do colar do eixo da espessura 15mm

Descrição de produto

Tamanho Z10 furado conjunto de travamento Keyless padrão do eixo de 12mm a de 90mm



Z10 eixo do parafuso M5 da espessura 15mm que aperta a braçadeira do colar do eixo dos elementos 0





Montando o exemplo



Z10 eixo do parafuso M5 da espessura 15mm que aperta a braçadeira do colar do eixo dos elementos 1





Dimensão fundamental [milímetros] Parafuso Carga avaliado O torque de aperta o parafuso
[N.m]		 Peso
[quilograma]
d D dw L H e d1 Força axial
[kN]		 Toruqe
[kN.m]
12 32 10 9 11 1 M5 8 0,038 5 0,06
14 37 12 9 11 1 M5 9 0,052 5 0,08
16 41 14 12 15 1,5 M5 13 0,09 5 0,12
18 44 15 12 15 1,5 M5 10 0,08 5 0,12
18 44 16 12 15 1,5 M5 14 0,112 5 0,12
20 47 17 12 15 1,5 M5 16 0,14 5 0,15
20 47 18 12 15 1,5 M5 20 0,184 5 0,15
24 50 19 14 18 2 M5 17 0,16 5 0,2
24 50 20 14 18 2 M5 20 0,2 5 0,2
24 50 22 14 18 2 M5 25 0,28 5 0,3
30 60 24 16 20 2 M5 23 0,28 5 0,3
30 60 25 16 20 2 M5 25 0,32 5 0,3
30 60 26 16 20 2 M5 27 0,36 5 0,3
36 72 28 18 22 2 M6 37 0,55 12 0,4
36 72 30 18 22 2 M6 43 0,68 12 0,4
36 72 31 18 22 2 M6 46 0,74 12 0,4
44 80 34 20 24 2 M6 41 0,7 12 0,6
44 80 35 20 24 2 M6 44 0,77 12 0,6
44 80 36 20 24 2 M6 47 0,85 12 0,6
50 90 38 22 26 2,5 M6 55 1,1 12 0,8
50 90 40 22 26 2,5 M6 64 1,32 12 0,8
50 90 42 22 26 2,5 M6 72 1,54 12 0,8
55 100 42 23 29 3 M6 54 1,13 12 1,1
55 100 45 23 29 3 M6 66 1,5 12 1,1
55 100 48 23 29 3 M6 77 1,85 12 1,1
62 110 48 23 29 3 M6 69 1,6 12 1,3
62 110 50 23 29 3 M6 77 1,92 12 1,3
62 110 52 23 29 3 M6 84 2,17 12 1,3
68 115 50 23 29 3 M6 73 1,8 12 1,4
68 115 55 23 29 3 M6 90 2,44 12 1,4
68 115 60 23 29 3 M6 103 3,1 12 1,4
75 138 55 25 31 4 M8 97 2,7 29 1,7
75 138 60 25 31 4 M8 117 3,52 29 1,7
75 138 65 25 31 4 M8 133 4,3 29 1,7
80 145 60 25 31 4 M8 108 3,25 29 1,9
80 145 65 25 31 4 M8 121 3,97 29 1,9
80 145 70 25 31 4 M8 133 4,7 29 1,9
90 155 65 30 38 4 M8 145 4,7 29 3,3
90 155 70 30 38 4 M8 170 5,98 29 3,3
90 155 75 30 38 4 M8 190 7,2 29 3,3
