Casa ProdutosEixo que aperta elementostipo Keyless junção da luva de acoplamento de 515mm OD 410kN.m de expansão

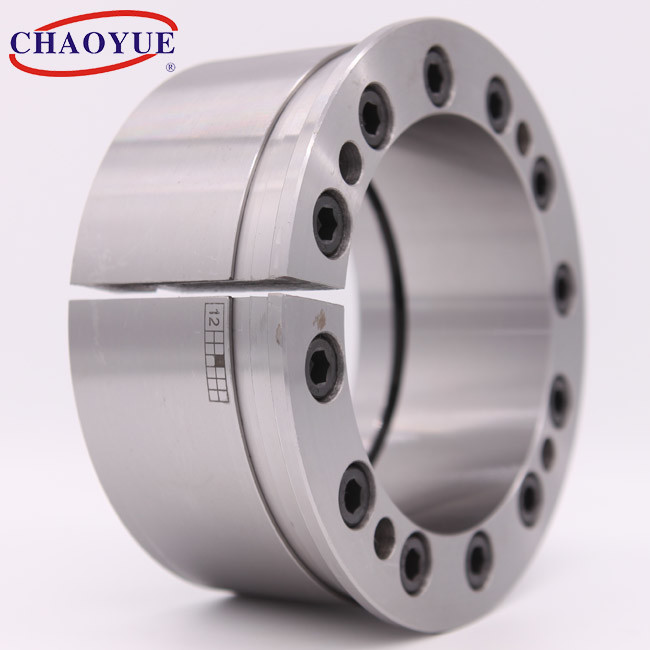

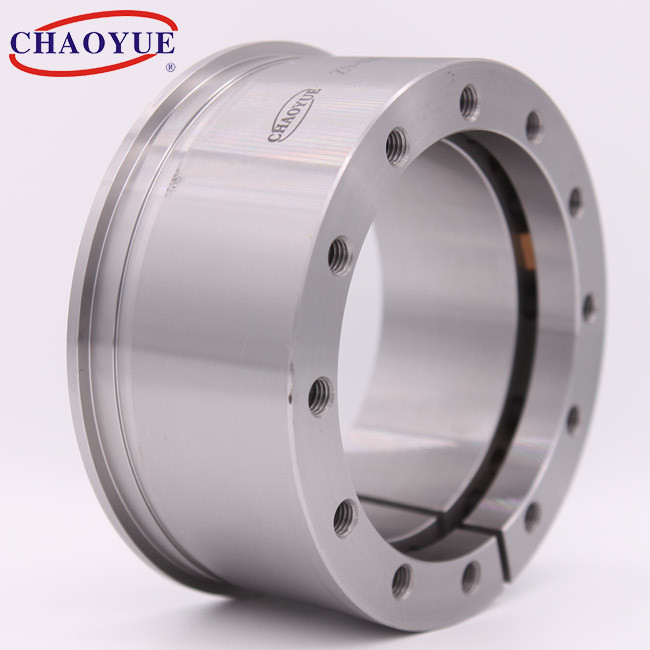

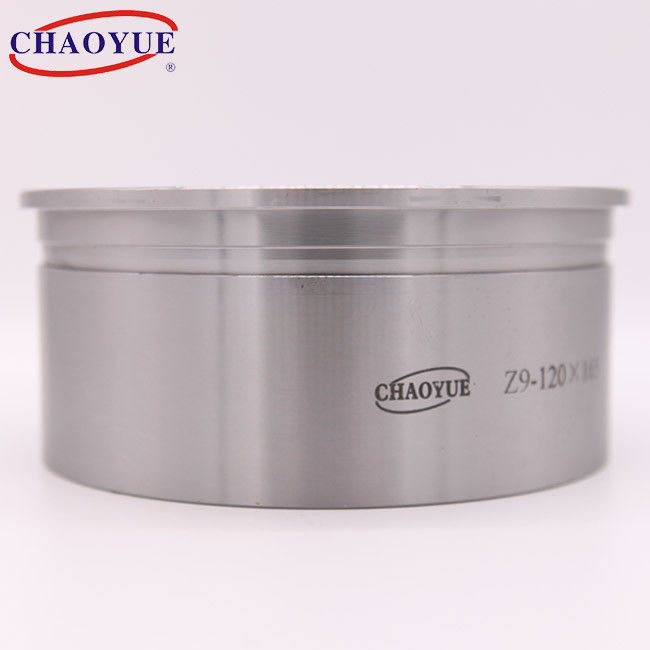

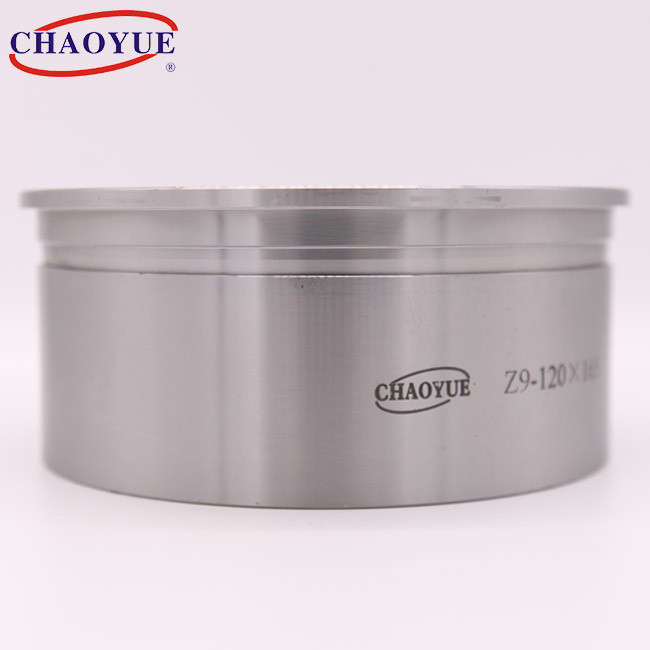

515mm OD 410kN.m Keyless Coupling Sleeve Type Expansion Joint
515mm OD 410kN.m Keyless Coupling Sleeve Type Expansion Joint
515mm OD 410kN.m Keyless Coupling Sleeve Type Expansion Joint 515mm OD 410kN.m Keyless Coupling Sleeve Type Expansion Joint 515mm OD 410kN.m Keyless Coupling Sleeve Type Expansion Joint 515mm OD 410kN.m Keyless Coupling Sleeve Type Expansion Joint

tipo Keyless junção da luva de acoplamento de 515mm OD 410kN.m de expansão

Detalhes do produto:
Lugar de origem: Shaanxi, China
Marca: CHAOYUE
Número do modelo: Z9A
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 PC
Preço: USD 35.00 - 950.00 / pc
Detalhes da embalagem: A caixa da caixa ou o caso de madeira dependem do tamanho dos produtos
Tempo de entrega: 1 - 3 semanas
Termos de pagamento: T/T
Habilidade da fonte: 500 PCes pelo mês
contacto

Informação detalhada
Diâmetro interno: 100 - 420 milímetros Diâmetro exterior: 145 - 515 milímetros
Espessura: 66 - 149 milímetros Torque: 9.6 - 410 kN.m
parafuso: M10 - M22 Peso: 4.3 - 75,4 quilogramas
Destacar:

acoplamento keyless de 410kN.m

,

acoplamento keyless de 515mm OD

,

tipo junção da luva de 410kN.m de expansão

Descrição de produto

Cacifo do poder do eixo de braçadeira da maquinaria 45# de matéria têxtil de Z9A



tipo Keyless junção da luva de acoplamento de 515mm OD 410kN.m de expansão 0





tipo Keyless junção da luva de acoplamento de 515mm OD 410kN.m de expansão 1



Dimensão fundamental [milímetros] Parafuso Carga avaliado Pressão no eixo
N/mm2		 Pressão no cubo
N/mm2		 O torque de aperta o parafuso
[N.m]		 Peso
[quilograma]
d D L L1 e B d1 n Força axial
[kN]		 Toruqe
[kN.m]
100 145 66 45 5 65 M10 10 192 9,6 102 70 83 4,3
110 155 66 45 5 65 M10 12 197 10,5 93 66 83 4,7
120 165 66 45 5 65 M10 12 216 13 96 70 83 5
130 180 75 54 6 72 M12 12 287 17,8 100 78 145 6,9
140 190 75 54 6 72 M12 12 287 20,2 94 69 145 7,2
150 200 75 54 6 72 M12 12 287 21,6 88 66 145 7,8
160 210 75 54 6 72 M12 15 360 28,8 101 77 145 8,2
170 225 75 54 6 72 M12 16 383 32,6 101 76 145 9,6
180 235 75 54 6 72 M12 18 431 38,8 108 82 145 10,1
190 250 84 59 6 81 M14 15 493 46,8 106 80 230 14,3
200 260 84 59 6 81 M14 16 526 52,8 100 77 230 13,8
220 285 84 59 6 81 M16 14 640 70 119 92 355 16,3
240 305 102 76 7 98 M16 16 731 88 96 75 355 21,3
260 325 102 76 7 98 M16 18 822 107 103 82 355 22,8
280 355 110 84 8 106 M16 20 910 128 96 75 355 30,3
300 375 110 84 8 106 M16 22 1000 151 99 79 355 33
320 405 132 99 8 125 M20 18 1280 206 101 80 690 47,8
340 425 132 99 8 125 M20 20 1420 242 106 85 690 49,7
360 455 149 110 8 140 M22 20 1770 319 113 89 930 66,2
380 475 149 110 8 140 M22 20 1770 337 109 87 930 69,7
400 485 149 110 8 140 M22 20 1770 355 101 83 930 71,7
420 515 149 110 8 140 M22 22 1980 410 107 87 930 75,4
