Casa ProdutosConjunto de travamento KeylessLuva a mola da junção de expansão de 1265N.M Torque 72mm OD

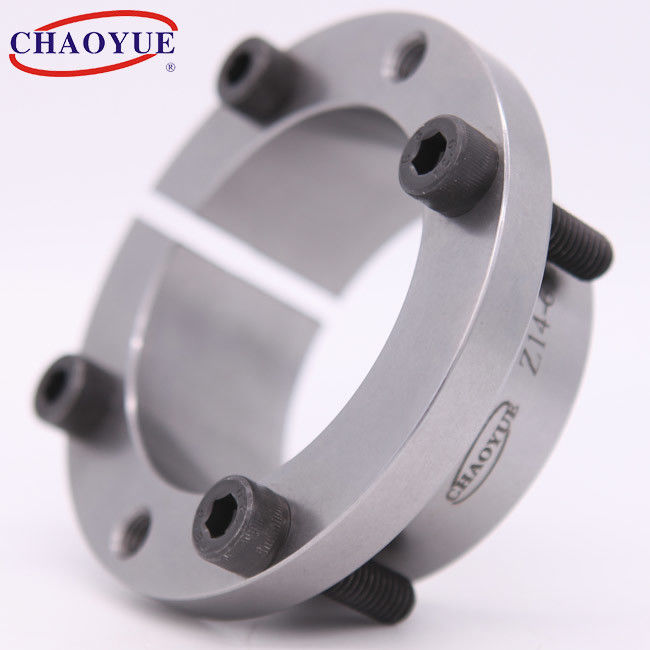

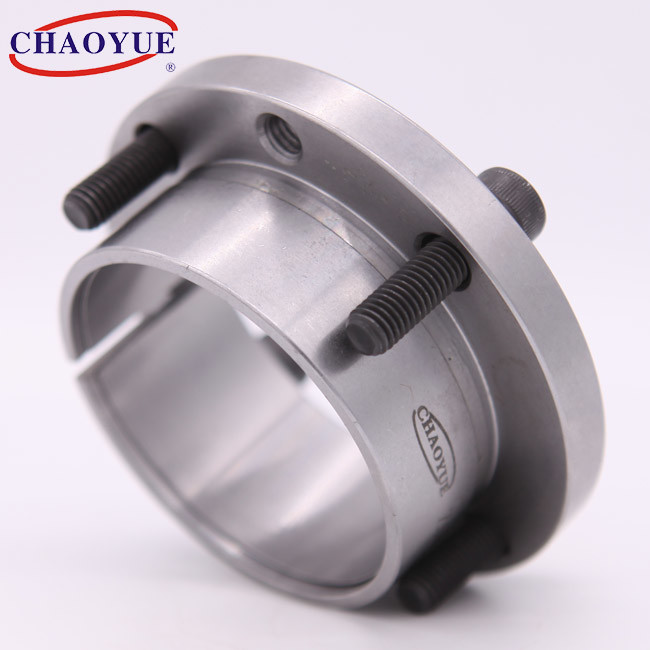

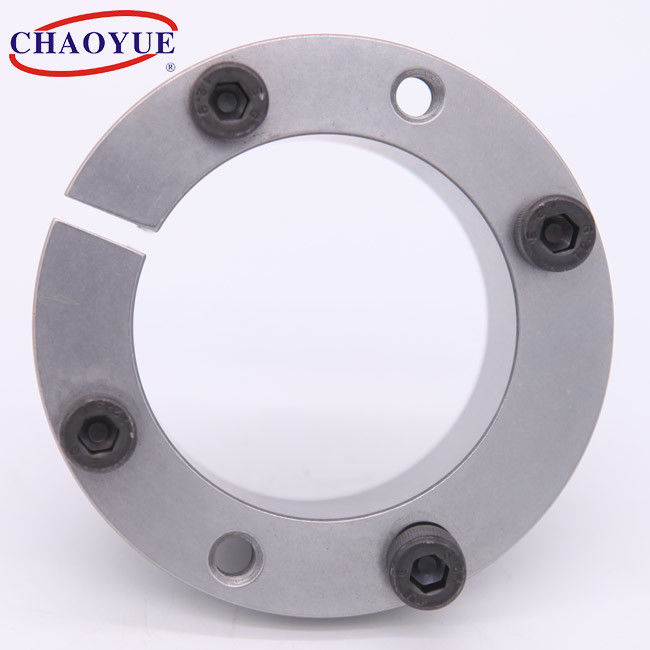

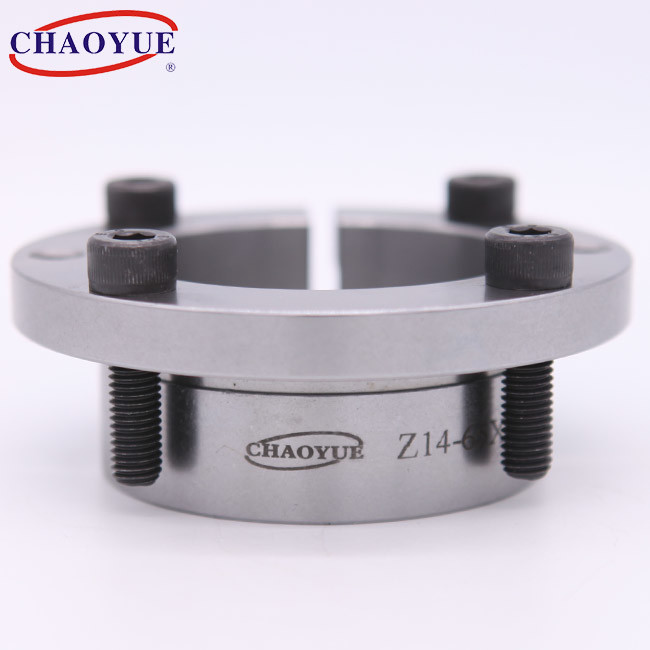

Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve
Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve

Luva a mola da junção de expansão de 1265N.M Torque 72mm OD

Detalhes do produto:
Lugar de origem: Shaanxi, China
Marca: CHAOYUE
Número do modelo: Z14
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 30 PCes
Preço: USD 3.00 - 20.00 / pc
Detalhes da embalagem: A caixa da caixa ou o caso de madeira dependem do tamanho dos produtos
Tempo de entrega: 1 - 3 semanas
Termos de pagamento: T/T
Habilidade da fonte: 5000 PCes pelo mês
contacto

Informação detalhada
Diâmetro interno: 14 - 65 milímetros Diâmetro exterior: 25 - 72 milímetros
Espessura: 26 - 35 milímetros Torque: 64 - 1265 N.m
parafuso: M4 - M8 Peso: 0.091 - 0,46
Destacar:

luva da junção de expansão de 72mm OD

,

luva da junção de expansão do torque de 1265N.m

,

conexão do cubo do eixo de 72mm OD

Descrição de produto

Anel de travamento Keyless do mecanismo a mola da braçadeira Z14



Luva a mola da junção de expansão de 1265N.M Torque 72mm OD 0





Montando o exemplo



Luva a mola da junção de expansão de 1265N.M Torque 72mm OD 1





Dimensão fundamental [milímetros] Parafuso Carga avaliado Pressão no eixo
[N/milímetro2]		 Pressão no cubo
[N/milímetro2]		 O torque de aperta o parafuso
[N.m]		 Peso
[quilograma]
d D D1 D2 L L1 L2 L3 d1 n Torque
[N·m]		 Força axial
[kN]
14 25 42 33 30 26 20 16 M4 4 64 9,2 109 61 2,9 0,091
16 25 42 33 30 26 20 16 M4 4 74 9,2 95 61 2,9 0,082
18 25 42 33 30 26 20 16 M4 4 82 9,2 85 61 2,9 0,072
19 25 42 33 30 26 20 16 M4 4 87 9,2 80 61 2,9 0,068
20 30 50 39 31 26 20 16 M5 4 150 15 124 82 6 0,113
22 30 50 39 31 26 20 16 M5 4 165 15 113 82 6 0,11
24 30 50 39 31 26 20 16 M5 4 180 15 104 82 6 0,088
25 36 55 45 31 26 20 16 M5 4 187 15 100 69 6 0,144
28 36 55 45 31 26 20 16 M5 4 210 15 89 69 6 0,121
30 36 55 45 31 26 20 16 M5 4 225 15 83 69 6 0,105
32 42 62 51 33 28 20 16 M5 4 240 15 77 59 6 0,2
35 42 62 51 33 28 20 16 M5 4 260 15 71 59 6 0,173
36 42 62 51 33 28 20 16 M5 4 270 15 69 59 6 0,162
38 44 66 54 34 28 20 16 M6 4 400 21,2 93 80 10 0,182
40 48 70 58 34 28 20 16 M6 4 425 21,2 88 73 10 0,223
42 48 70 58 34 28 20 16 M6 4 446 21,2 83 73 10 0,191
45 55 82 67 43 35 25 20 M8 4 875 38,9 115 94 25 0,4
48 55 82 67 43 35 25 20 M8 4 935 38,9 107 94 25 0,35
50 62 89 74 43 35 25 20 M8 4 974 38,9 103 83 25 0,5
55 62 89 74 43 35 25 20 M8 4 1070 38,9 94 83 25 0,41
60 72 99 84 43 35 25 20 M8 4 1165 38,9 86 71 25 0,58
65 72 99 84 43 35 25 20 M8 4 1265 38,9 79 71 25 0,46
