Casa ProdutosConjunto de travamento KeylessConjunto de travamento Keyless compacto Z24 da estrutura 3560N.m de CHAOYUE

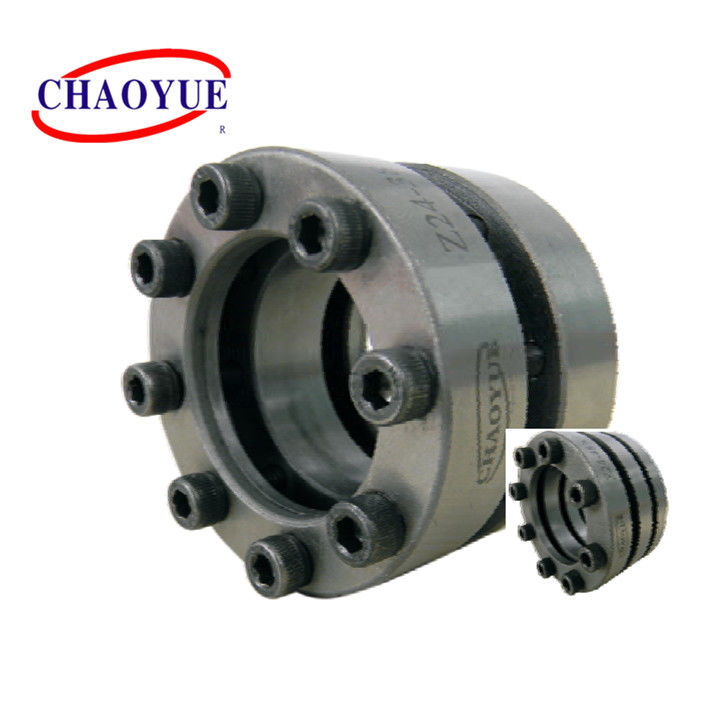

CHAOYUE Compact Structure 3560N.m Keyless Locking Assembly Z24
CHAOYUE Compact Structure 3560N.m Keyless Locking Assembly Z24 CHAOYUE Compact Structure 3560N.m Keyless Locking Assembly Z24

Conjunto de travamento Keyless compacto Z24 da estrutura 3560N.m de CHAOYUE

Detalhes do produto:
Lugar de origem: Shaanxi, China
Marca: CHAOYUE
Número do modelo: Z24
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 10 PCS
Preço: USD 2.50 - 100.00 / pc
Detalhes da embalagem: A caixa da caixa ou o caso de madeira dependem do tamanho dos produtos
Tempo de entrega: 1 - 3 semanas
Termos de pagamento: T/T
Habilidade da fonte: 1000 PCes pelo mês
contacto

Informação detalhada
Diâmetro interno: 22 - 85 milímetros Diâmetro exterior: 35 - 120 milímetros
Espessura: 26 - 92 milímetros Torque: 38 - 3560 N.m
parafuso: M3 - M8 Peso: 0.08 - 2,71 quilogramas
Destacar:

conjunto de travamento Keyless de 3560N.m

,

Conjunto de travamento Keyless da estrutura compacta

,

braçadeira do eixo da liberação rápida de 3560N.m

Descrição de produto

Conjunto de travamento Keyless do eixo da estrutura Z24 compacta

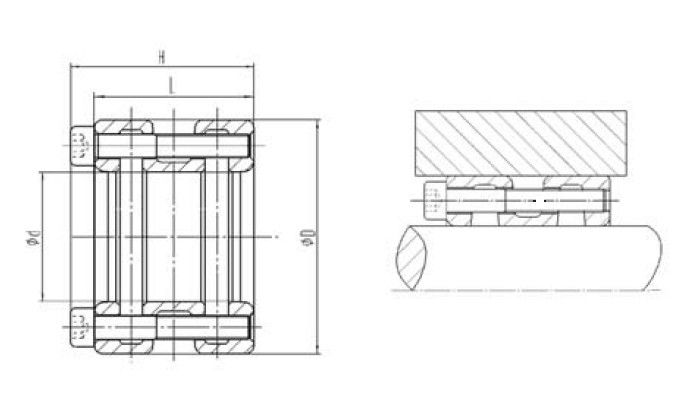

Conjunto de travamento Keyless compacto Z24 da estrutura 3560N.m de CHAOYUE 0



Montando o exemplo

Conjunto de travamento Keyless compacto Z24 da estrutura 3560N.m de CHAOYUE 1

Dimensão fundamental [milímetros] Parafuso Carga avaliado O torque de aperta o parafuso
[N.m]		 Peso
[quilograma]
d D L H d1 n Força axial
[N]		 Torque
[N·m]
22 35 26 29 M3 6 3450 38 2 0,08
25 38 26 29 M3 6 6800 85 2 0,08
28 45 26 30 M4 6 7500 105 4 0,13
30 47 26 30 M4 6 12600 190 4 0,25
38 60 36 41 M5 8 16680 317 7 0,3
40 62 36 41 M5 8 27000 540 7 0,33
42 65 36 41 M5 8 30500 640 7 0,36
45 70 41 46 M5 8 38200 860 7 0,4
48 75 41 46 M5 8 39600 950 7 0,5
50 75 41 46 M6 8 41600 1040 12 0,52
55 80 41 47 M6 8 48000 1320 12 0,55
60 85 41 47 M6 8 54600 1640 12 0,61
65 95 77 85 M8 8 69000 2240 40 1,52
70 100 77 85 M8 8 74300 2600 40 1,6
75 105 77 85 M8 8 77300 2900 40 1,71
80 110 77 85 M8 8 80250 3210 40 1,8
85 120 92 100 M8 8 83700 3560 40 2,71

etiqueta:

conjunto de travamento Keyless do diâmetro exterior de 65mm

braçadeira do colar do eixo de 28mm OD

690N.M Keyless Locking Assembly
