Casa ProdutosConjunto de travamento KeylessBraçadeira Keyless Bloated do eixo do conjunto de travamento 10mm do parafuso apertado do grupo m2.5

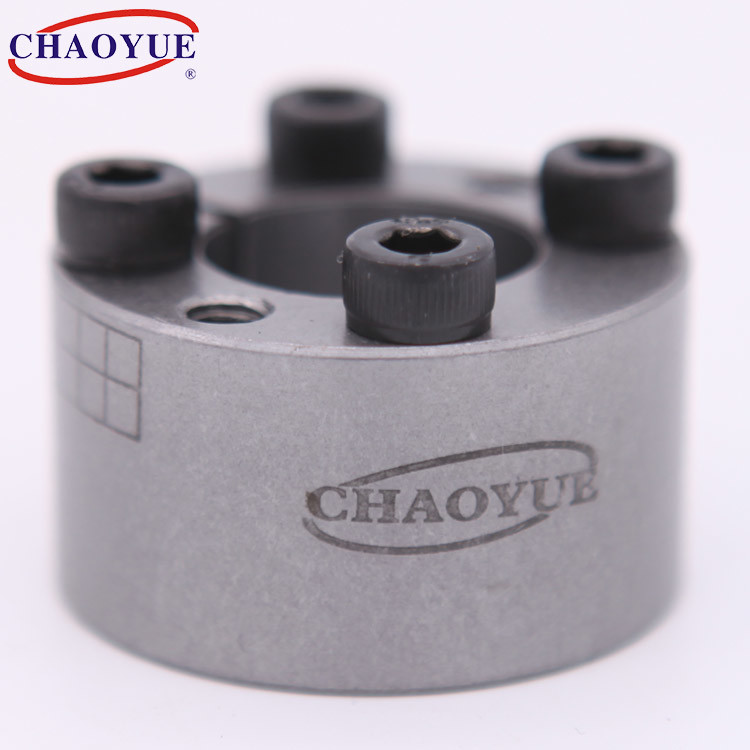

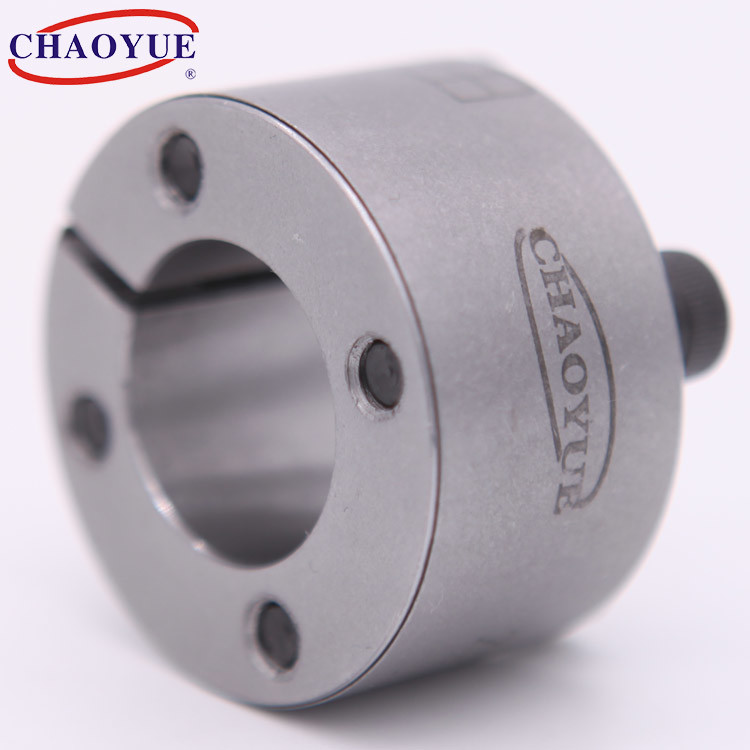

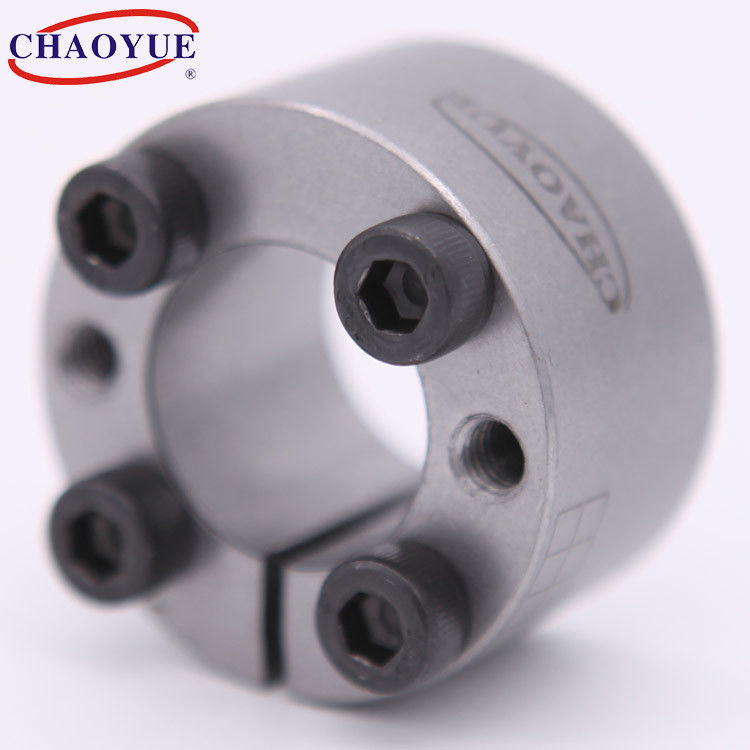

Bloated Tight Set m2.5 bolt Keyless Locking Assembly 10mm Shaft Clamp
Bloated Tight Set m2.5 bolt Keyless Locking Assembly 10mm Shaft Clamp Bloated Tight Set m2.5 bolt Keyless Locking Assembly 10mm Shaft Clamp Bloated Tight Set m2.5 bolt Keyless Locking Assembly 10mm Shaft Clamp

Braçadeira Keyless Bloated do eixo do conjunto de travamento 10mm do parafuso apertado do grupo m2.5

Detalhes do produto:
Lugar de origem: Shaanxi, China
Marca: CHAOYUE
Número do modelo: Z21
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 10 PCS
Preço: USD 4.00 - 15.00 / pc
Detalhes da embalagem: A caixa da caixa ou o caso de madeira dependem do tamanho dos produtos
Tempo de entrega: 1 - 3 semanas
Termos de pagamento: T/T
Habilidade da fonte: 1000 PCes pelo mês
contacto

Informação detalhada
Diâmetro interno: 10 - 50 milímetros Diâmetro exterior: 20 - 80 milímetros
Espessura: 13 - 36 milímetros Torque: 14.1 - 1610 N.m
parafuso: M2.5 - M8 Peso: 0.019 - 0,73 quilogramas
Destacar:

conjunto de travamento Keyless do parafuso m2.5

,

conjunto de travamento Keyless de 10mm

,

m2.5 braçadeira do eixo do parafuso 10mm

Descrição de produto

A luva de acoplamento da expansão Z21 Bloated o grupo apertado



Braçadeira Keyless Bloated do eixo do conjunto de travamento 10mm do parafuso apertado do grupo m2.5 0





Montando o exemplo

Braçadeira Keyless Bloated do eixo do conjunto de travamento 10mm do parafuso apertado do grupo m2.5 1

Dimensão fundamental [milímetros] Parafuso Carga avaliado O torque de aperta o parafuso
[N.m]		 Peso
[quilograma]
d D L L1 d1 n Torque
[N·m]		 Força axial
[N]
10 20 15,5 13 M2.5 4 14,1 2900 0,85 0,019
11 22 15,5 13 M2.5 4 15,3 2900 0,85 0,022
12 22 15,5 13 M2.5 4 17,1 2900 0,85 0,024
14 26 20 17 M3 4 31 4380 1,68 0,039
15 28 20 17 M3 4 32,5 4380 1,68 0,044
16 32 21 17 M4 4 61 7700 3,5 0,068
17 35 25 21 M4 4 63 7700 3,5 0,09
18 35 25 21 M4 4 68 7700 3,5 0,093
19 35 25 21 M4 4 72 7700 3,5 0,098
20 38 26 21 M5 4 126 12600 6,6 0,12
22 40 26 21 M5 4 135 12600 6,6 0,13
24 47 32 26 M6 4 207 17900 11,8 0,2
25 47 32 26 M6 4 216 17900 11,8 0,22
28 50 32 26 M6 6 365 26120 11,8 0,24
30 55 32 26 M6 6 387 26120 11,8 0,26
32 55 32 26 M6 6 421 26120 11,8 0,27
35 60 37 31 M6 8 633 34990 11,8 0,37
38 65 37 31 M6 8 667 34990 11,8 0,41
40 65 37 31 M6 8 696 34990 11,8 0,42
42 75 44 36 M8 6 1011 48000 28,6 0,63
45 75 44 36 M8 6 1095 48000 28,6 0,7
48 80 44 36 M8 8 1560 64270 28,6 0,71
50 80 44 36 M8 8 1610 64270 28,6 0,73
