Casa ProdutosConjunto de travamento KeylessAço Keyless da junção de expansão da luva da força axial da identificação 38kN de 36mm

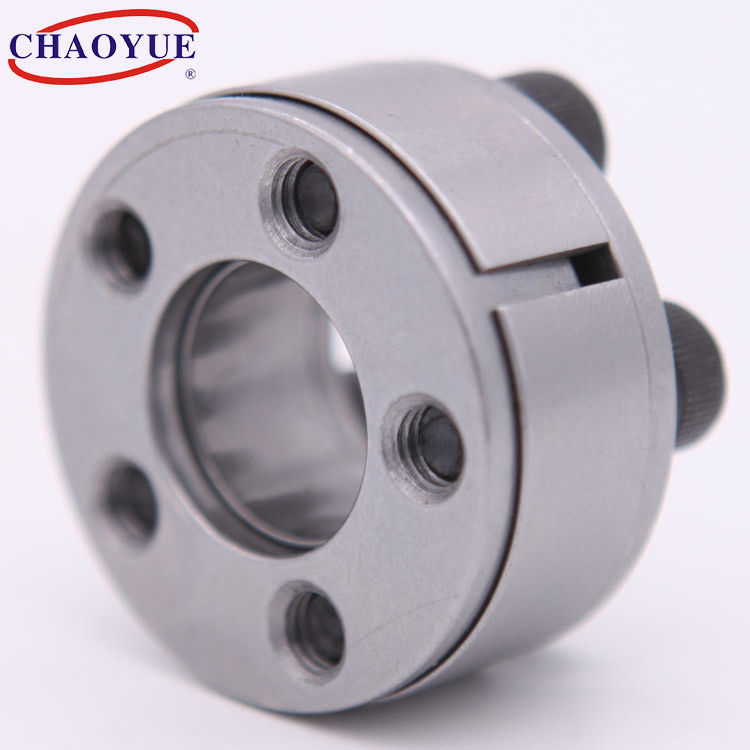

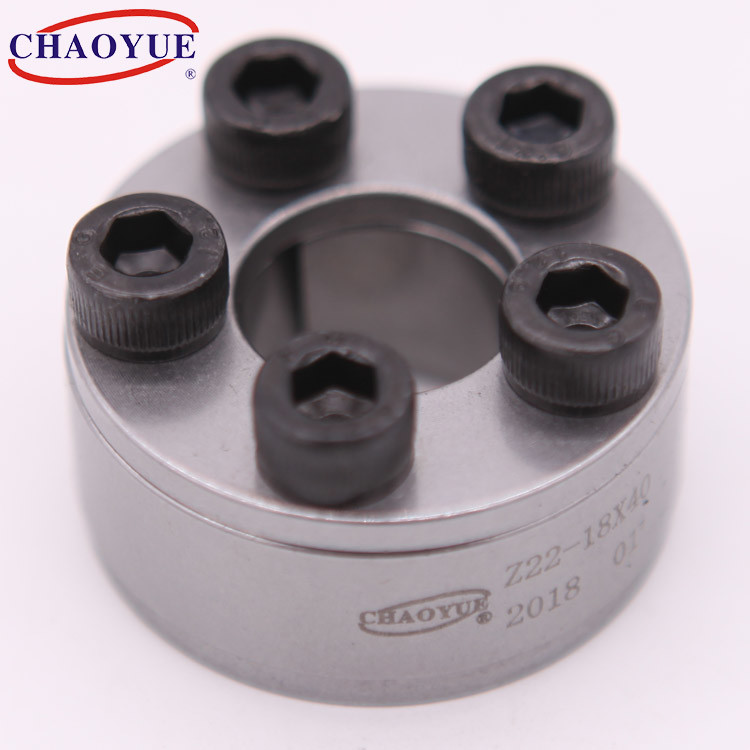

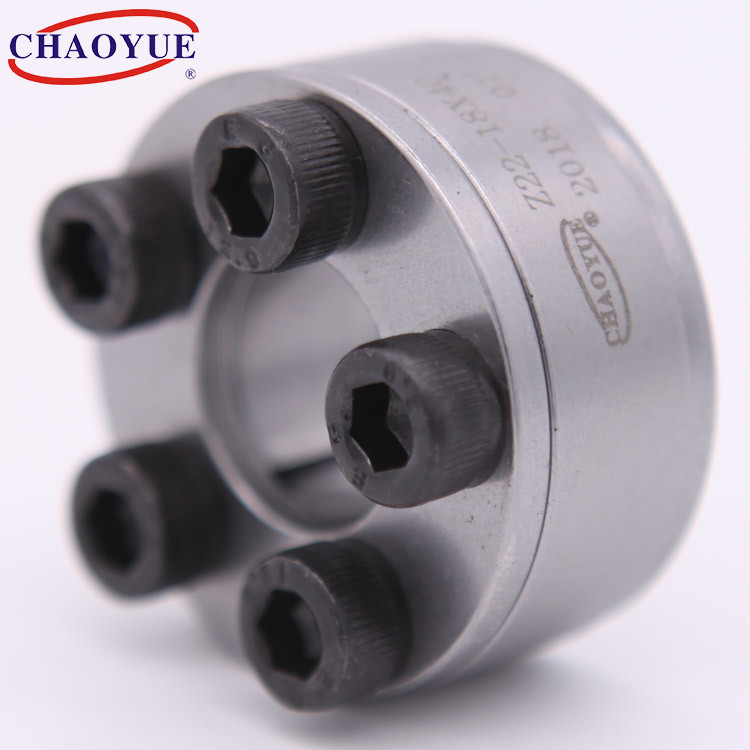

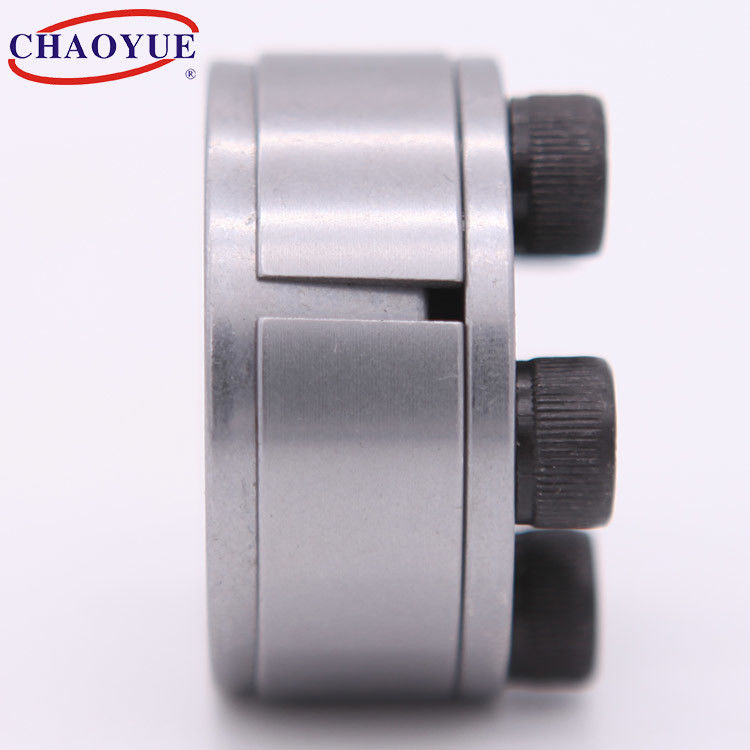

Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel
Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel

Aço Keyless da junção de expansão da luva da força axial da identificação 38kN de 36mm

Detalhes do produto:
Lugar de origem: Shaanxi, China
Marca: CHAOYUE
Número do modelo: Z22
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 10 PCS
Preço: USD 8.00 - 40.00 / pc
Detalhes da embalagem: A caixa da caixa ou o caso de madeira dependem do tamanho dos produtos
Tempo de entrega: 1 - 3 semanas
Termos de pagamento: T/T
Habilidade da fonte: 1000 PCes pelo mês
contacto

Informação detalhada
Diâmetro interno: 18 - 90 milímetros Diâmetro exterior: 40 - 125 milímetros
Espessura: 18 - 35 milímetros Torque: 0.2 - 6,9 kN.m
parafuso: M6 - M10 Peso: 0.16 - 1,25 quilogramas
Destacar:

junção de expansão da luva da identificação de 36mm

,

junção de expansão da luva da força 38kN axial

,

colar rosqueado da braçadeira da força 38kN axial

Descrição de produto

A roda Keyless do eixo Z22 conecta o conjunto de travamento



Aço Keyless da junção de expansão da luva da força axial da identificação 38kN de 36mm 0





Montando o exemplo



Aço Keyless da junção de expansão da luva da força axial da identificação 38kN de 36mm 1





Dimensão fundamental [milímetros] Parafuso Carga avaliado Pressão no eixo
[N/milímetro2]		 O torque de aperta o parafuso
[N.m]		 Peso
[quilograma]
d D L L1 L2 d1 n Força axial
[kN]		 Torque
[kN·m]
18 40 24 18 15 M6 5 22 0,2 260 14 0,16
19 41 24 18 15 M6 5 22 0,21 255 14 0,18
20 42 24 18 15 M6 6 26 0,26 280 14 0,19
22 44 24 18 15 M6 6 26 0,29 260 14 0,19
24 46 24 18 15 M6 6 26 0,31 230 14 0,2
25 47 24 18 15 M6 6 26 0,33 270 14 0,2
28 50 24 18 15 M6 8 35 0,49 250 14 0,24
30 52 24 18 15 M6 8 35 0,52 230 14 0,24
32 54 24 18 15 M6 8 35 0,56 200 14 0,25
35 57 28 22 18 M6 9 38 0,68 190 14 0,26
36 59 28 22 18 M6 9 38 0,7 200 14 0,26
38 60 28 22 18 M6 10 43 0,83 190 14 0,27
40 62 28 22 18 M6 10 43 0,87 225 14 0,27
42 70 36 28 24 M8 8 64 1,36 210 35 0,38
45 73 36 28 24 M8 8 64 1,45 195 35 0,45
48 76 36 28 24 M8 8 64 1,55 190 35 0,46
50 78 36 28 24 M8 8 64 1,61 195 35 0,48
55 83 36 28 24 M8 9 72 2 190 35 0,49
56 84 36 28 24 M8 9 72 2,03 195 35 0,5
60 88 36 28 24 M8 10 80 2,42 190 35 0,55
63 91 36 28 24 M8 10 80 2,54 190 35 0,56
65 93 36 28 24 M8 10 80 2,62 180 35 0,58
70 105 45 35 31 M10 9 114 4 200 70 1,01
75 110 45 35 31 M10 10 128 4,8 205 70 1,06
80 115 45 35 31 M10 10 128 5,1 190 70 1,12
85 120 45 35 31 M10 10 128 5,45 180 70 1,19
90 125 45 35 31 M10 10 153 6,9 205 70 1,25



etiqueta:

conjunto de travamento Keyless do diâmetro exterior de 65mm

braçadeira do colar do eixo de 28mm OD

690N.M Keyless Locking Assembly
